豆莢T1加權像-低場核磁共振成像

準備不同生長階段的豆莢及大豆.通過T1加權像觀察油的空間分布情況，找出不同成長階段大豆油份的空間積累過程。

豆莢成像：

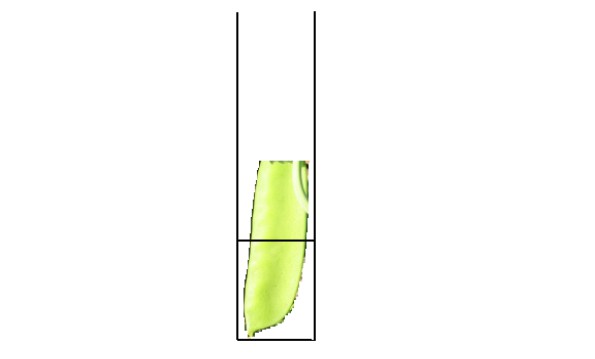

將豆莢放入核磁管內即可，高度過長樣品需要剪切，實際樣品狀態如下圖：

T1加權成像

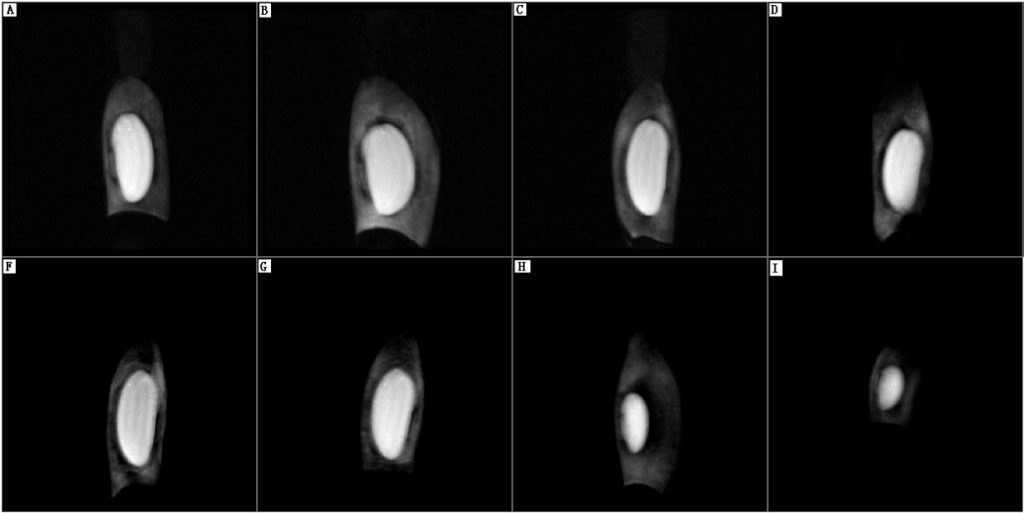

T1加權像在氫質子密度像的基礎上，增加 T1 的影響效果。由于豆莢內油的T1小于水，且T1加權像中，T1 越短對應信號強度越強，亮度越高，所以 T1 加權像可以突出油信號。對應于下方圖像，在豆莢和種子的種皮區域含油率極低，含水率高，在圖像中表現為弱信號（由于含有水分子，依然貢獻氫質子，所以在圖像中依然有表現）。種子內部亮度不均勻，在質子密度分布均勻的情況下，亮度越高，說明此部分 T1 值越短，含油率越高。通過 T1 加權像能夠初步觀察油的空間分布情況。
