低場核磁共振技術在石油多孔介質領域應用解決方案

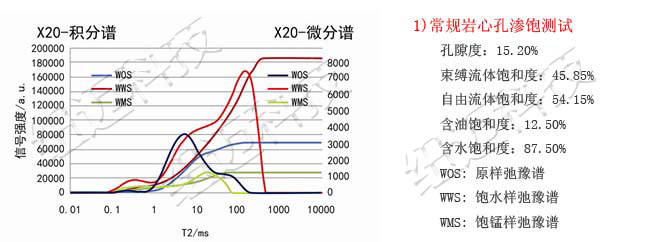

1）、（常規、致密）一維弛豫譜分析

a) 孔隙度

b) 滲透率

c) 束縛流體飽和度

d) 可動流體飽和度

e) 含油飽和度

f) 粘土束縛水含量

g) 孔隙流體分布

h) 孔徑分布

i) T1和T2截止時間

2）、多維核磁共振油水?dāng)U散分析

a) 油、氣區分（T1-T2相關譜）

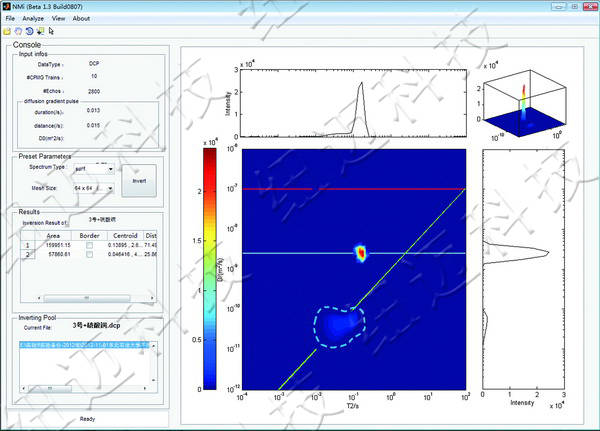

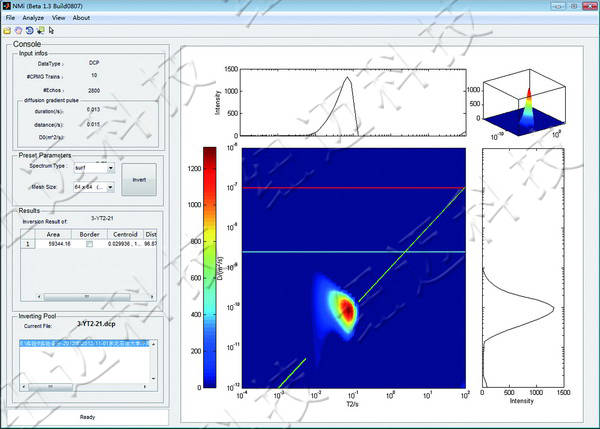

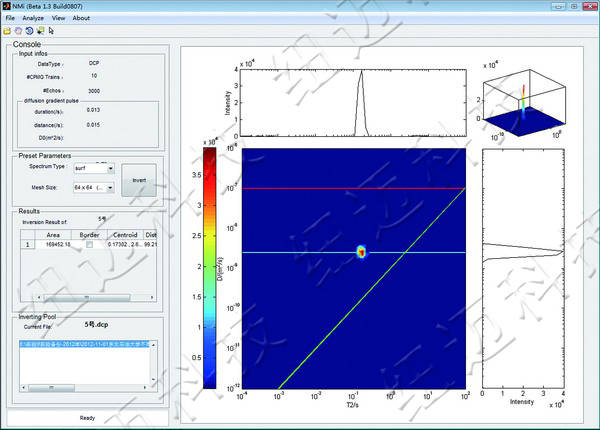

b) 油、水區分（D-T2相關譜）

c) T2弛豫時間-內部梯度（T2-G）

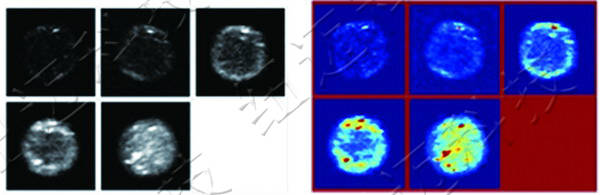

3）、巖心成像

1） 鉆井液含油率測量；
a) 油品分析（重質油、中質油、輕質油區分）

b) 油田污染（快速檢測油泥含油含水率）

2） 原油性質評價

a) 孔隙度測量

b) 土壤、巖石凍融機理分析

c) 凍融環境下，巖石裂縫發育

d) 天然氣水合物的形成與分解條件研究

模擬低溫高壓環境，進行凍融機理分析

e) 實驗滲流機理分析

f) 動態、實時分析驅替實驗過程中油、水飽和度及分布變化情況

g) 驅替實驗過程成像可視化分析

模擬高溫高壓環境，進行滲流機理分析以及驅替效果評價

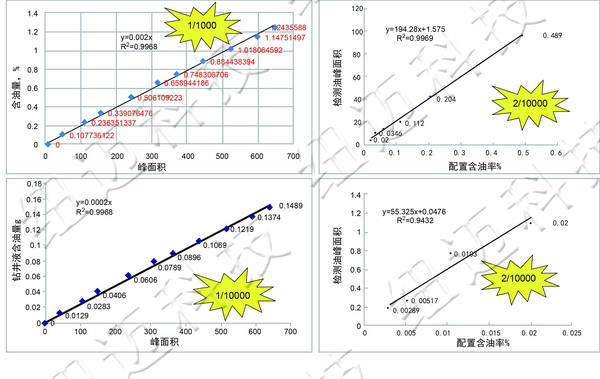

核磁共振儀穩定測試的最低含油率為0.01%，可檢測為0.002%

不同井深鉆井液的含油含水率測試

巖心物性

孔隙度(?) 長度 孔隙體積

0.240 49.0 5.77

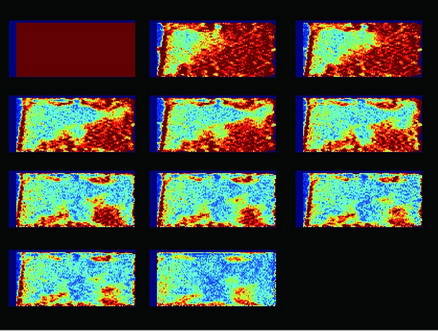

1.圖中紅色代表油信號，綠色代表水信號。

2.左圖為0PV-1PV的水驅油過程，0PV代表飽和油。圖中可以看出水進入巖心后的驅替過程。隨著驅替過程的進行，巖心中形成明顯的油水邊界，并形成優勢通道。

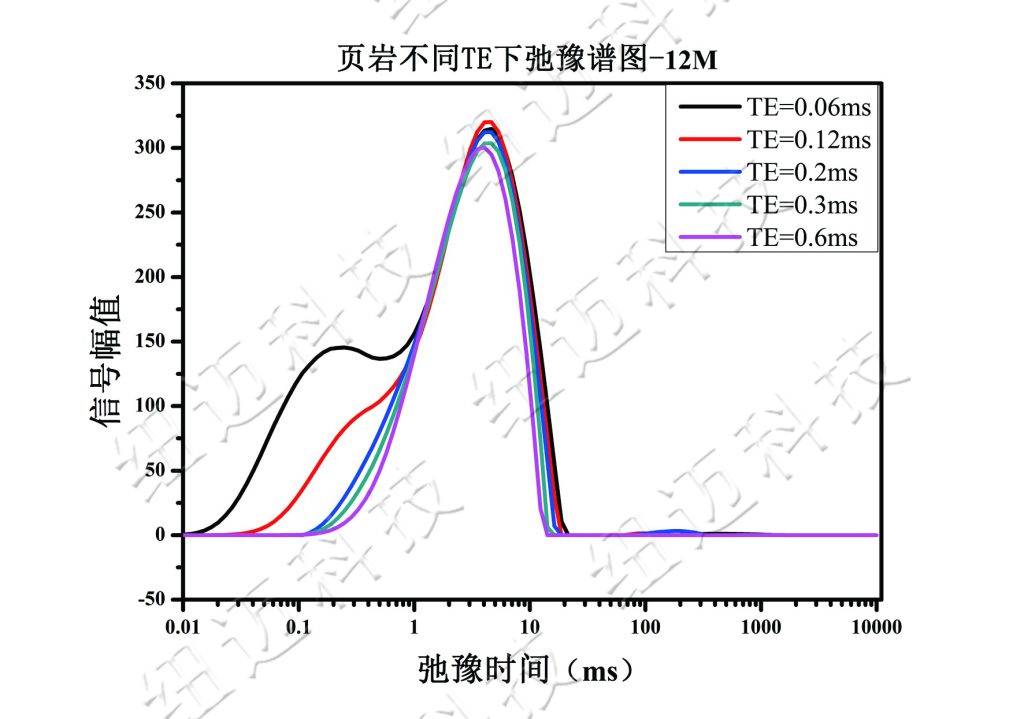

由圖可知，頁巖短弛豫組分隨著TE的增大逐漸減小，說明較大的TE值對于頁巖測量存在信號損失。
