產品型號：
適用范圍： 海洋立管
產品用途： 主要用于海洋/陸地石油管道的疲勞性能測試
試驗機工作原理

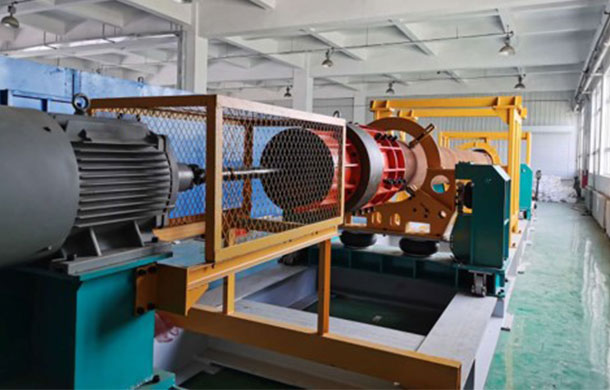

?大規格共振彎曲疲勞試驗機主要由激振系統、支撐結構、底座防護結構、控制系統及數據采集系統構成；

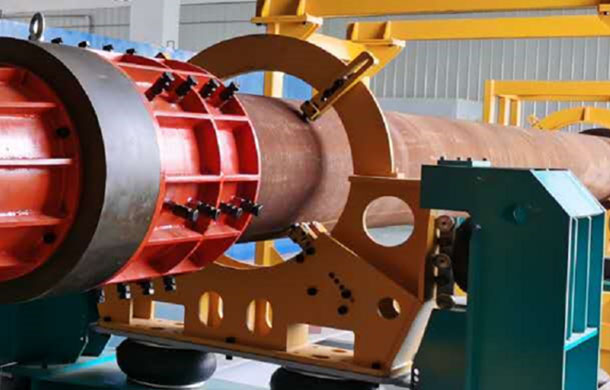

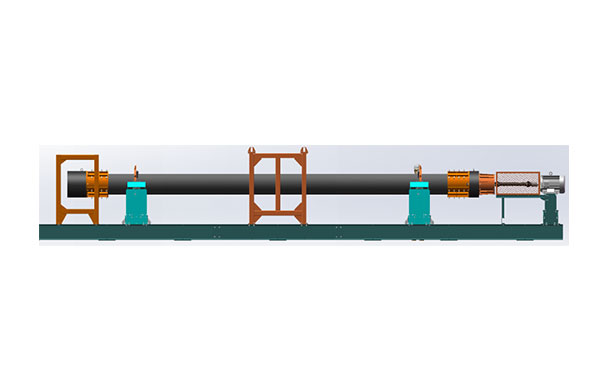

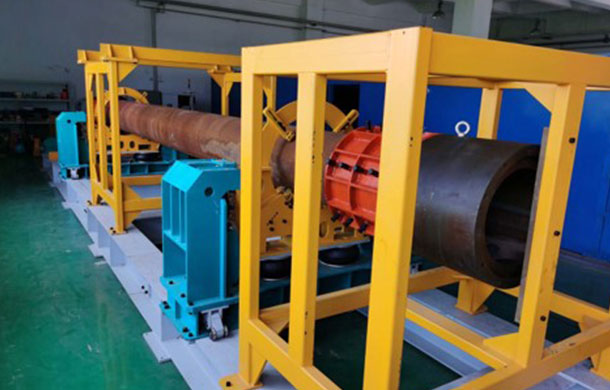

?試驗管道水平放置，采用專用機構支撐試驗管道，鋼管兩端安裝專用卡具及配重塊，激振系統直接與試驗管道相連并以一定的振動頻率將激振力施加在試驗管道上，鋼管上產生以一定頻率循環的彎曲應力，當該振動頻率達到管道的固有頻率時實現共振。
?該試驗機主要是針對試驗管道進行疲勞破壞，施加激振力與試驗管道達到共振，加速疲勞過程，通過數據采集系統對試驗管道進行檢測分析和抗疲勞性能評估等；
1、主要技術參數
①試驗的鋼管外徑范圍：219.1~ 508mm，壁厚最厚35mm；所提供的夾具須至少覆蓋鋼管外徑219mm，244.48mm，250.83mm，273.05mm, 298.45mm，301.63mm，323.9mm，339.72mm, 346.08mm，355.6mm, 406.4mm, 457mm，473.08mm 和508mm；
②適合的最高鋼級：管線管最高鋼級X80Q，套管最高鋼級110KSI；

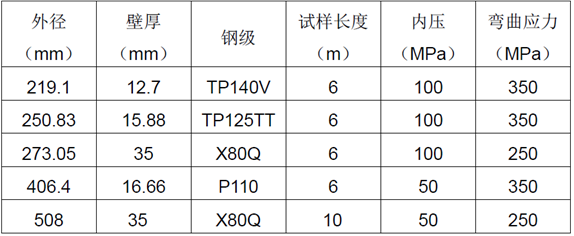

③設備最大能力應滿足以下幾個典型規格的試驗：
④頻率：可通過變頻器進行調整；共振頻率須覆蓋試驗范圍內鋼管的固有頻率，以實現共振；
⑤內壓系統：提供至少能產生36000psi 壓力的充壓水泵及壓力傳感器等相關附件，以提供內壓產生軸向力； ⑥應變檢測：優先采用非接觸式應變測量方法；
⑦樣管長度：須適合6.0-10.0 m的樣管長度；
2、設備其余參數
①數據采集：至少能采集應變、應力、頻率、功率、壓力、溫度等參數，要求至少32 個數據采集通道，推薦優先采用非接觸式應變測量方法；能記錄總循環次數和有效循環次數；要求數據采集系統獨立，與控制系統分開；
②系統穩定性：滿足每次試驗開啟平穩連續工作7 天以上，設備主機及各部件無疲勞失效，數采系統及控制系統運行正常；
③ 視頻監控：至少監控試樣兩端和中間，數量不少于6 個，配監控圖像顯示和存儲設備；

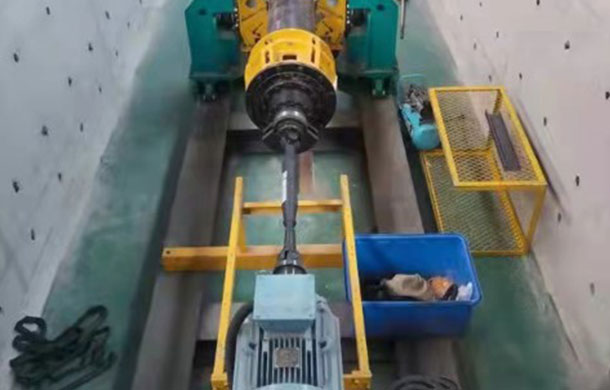

④安全防護：地坑+蓋板形式；
⑤裂紋檢測：試驗過程中實現裂紋的監控；
⑥安全保護：超載保護、無效循環保護、功率異常保護、壓力異常保護、應變異常保護等；
⑦試驗曲線：至少提供應變-時間曲線、應力-時間曲線、壓力-時間曲線和溫度-時間曲線；
⑧試驗報告：試驗完成后可生成整體報告，至少體現試樣信息、總循環次數、有效循環次數、頻率、彎曲應力及相關曲線；
⑨共振頻率計算：提供不同規格、長度試樣的共振頻率確認方法；
